Вернуться в каталог

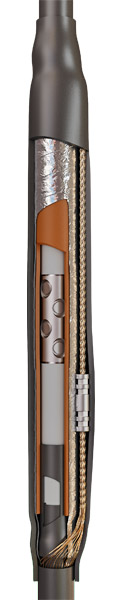

Кабельная муфта соединительная 1ПСТ-10-150/240(Б) КВТ /1

Арт. 57817 Наличие: мало
4878 i  / шт
  • Добавить в избранное
  • Добавить к сравнению
  • Подобрать аналог
Добавить в корзину Купить в 1 клик
В наличии:
Показать все
Кабельная муфта соединительная 1ПСТ-10-150/240(Б) КВТ /1

Характеристики

Бренд
КВТ
Тип товара
Муфта кабельная соединительная/ переходная
Серия производителя
1ПСТ-10 : Соединительные кабельные муфты 1ПСТ-10
Артикул
57817
Серия
1ПСТ-10 : Соединительные кабельные муфты 1ПСТ-10
Не содержит (без) галогенов
Да
Модель/исполнение
Термоусаживаемая (-ый)
Подходит для:
Прочее
Уровень напряжения
6/10 кВ
Номин. поперечное сечение проводника (мм²)
150...240
С винтовыми/болтовыми наконечниками/гильзами
Да
Количество проводников
1
С концентрическим экранированием
Да
Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией
Нет
Утверждена горнодобывающим промышленным сектором
Нет
Номинальное напряжение U0/U (Um)
6/10 (12) кВ
Аксессуары для подключения (в комплекте)
Винтовой соединитель со срывной головкой
Код товара
М0000544028
Базовая единица
шт

Описание

Предназначены для соединения одножильных кабелей:;с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок;на напряжение 6 и 10 кВ;Соответствует требованиям ГОСТ 13781.0-86;Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г;Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана кабеля;Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа;Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой. Провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно;Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители;Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля;Комплект поставки рассчитан для монтажа трех фаз кабеля;Высокое качество комплектующих и используемых композиционных материалов;При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать Комплект заземления КМПБ, соответствующий выбранной муфте;Примечание: муфты 1ПСТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами;Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана;Выпускается по ТУ 3599-005-97284872-2015;
