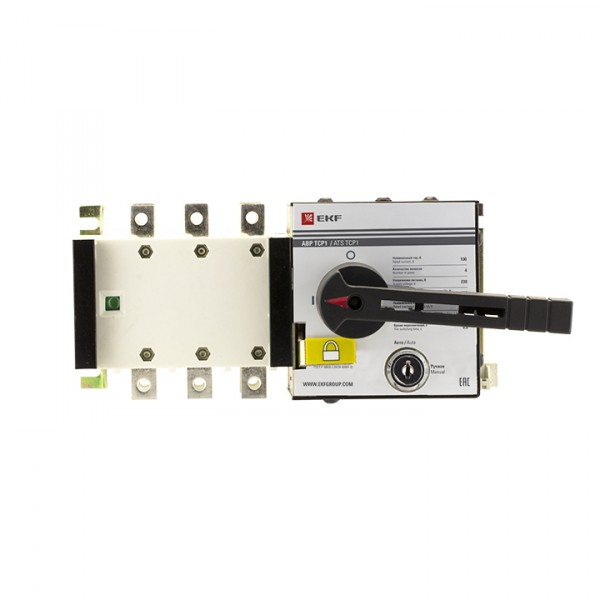

Блок автоматического ввода резерва АВР ТСP1 160A 3р 230В EKF PROxima

Арт. ats-tsr1-160A-3p-pro Наличие: нет
28636 i  / шт
В наличии:
Блок автоматического ввода резерва АВР ТСP1 160A 3р 230В EKF PROxima

Характеристики

Бренд
EKF
Тип товара
Распределитель в сборе с силовым (автоматическим) выключателем
Серия производителя
PROxima
Артикул
ats-tsr1-160A-3p-pro
Серия
PROxima
Ширина (мм)
300
Высота (мм)
270
Номин. ток (А)
160
Глубина (мм)
140
Количество полюсов
3
Модульное исполнение
Нет
Мощность на размыкание (IEC947, Icu, 400 В) (кА)
12
Номинальное напряжение в сети перемен. тока AC 50 Гц (В)
400
Защита от перегрузки (А)
0...0
С функцией защиты от утечки в землю
Нет
Код товара
М0000101778
Базовая единица
шт

Описание

Устройство АВР ТСP1 EKF PROxima предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии. Конструкция и принцип действия: Устройство АВР ТСP1 EKF PROxima выполнено в виде моноблока и состоит из контактного блока и блока управления. На блоке управления имеется рычаг ручного переключения, замковый механизм перевода в ручной или автоматический режимы управления и запорный механизм, обеспечивающий блокировку переключения устройства АВР. Корпус контактного блока выполнен из термостойкой АВС пластмассы. Механизм переключения обеспечивает перемещение контактных групп мостикового типа, которые замыкают цепи или основной линии, или резервной линии, также предусмотрено положение, когда обе линии отключены. В металлическом корпусе блока управления смонтирован электромотор приводной механизм и реле управления. Реле управления запитано от линии L3 основного ввода. При наличии напряжения на линии L3 основного ввода реле управления подает напряжение на электромотор, который обеспечивает замыкание контактных групп основного ввода и отключается концевым выключателем после замыкания главных контактов. Попытка ручного переключения ввода приведет к включению электромотора управления, который вернет питание от основного ввода. При пропадании напряжения на основном вводе реле управления подаст напряжение от резервного ввода на электромотор управления. Работа устройства АВР от резервного ввода аналогична работе устройства АВР от основного ввода. При появлении напряжения на основном вводе устройство АВР автоматически переключится на основной ввод.
