Описание
Кабели силовые с пластмассовой изоляцией в оболочке из поливинилхлоридного пластиката или в оболочке из поливинилхлоридного пластиката пониженной горючести, бронированные на напряжение 0,66 кВ.Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).

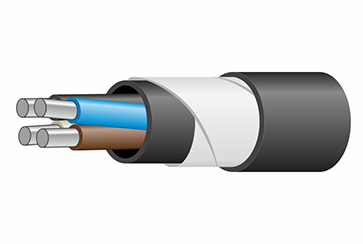

Конструкция:
Токопроводящая жила — алюминиевая или медная, однопроволочная или многопроволочная, круглой формы 1 или 2 класса по ГОСТ 22483-2012. Число жил: 1,2,3,4,5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
Изоляция — из поливинилхлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной зелено-желтой, нулевых жил — синего цвета.
Скрутка — изолированные жилы скручены в сердечник.
Внутренняя оболочка — из поливинилхлоридного пластиката или поливинилхлоридного пластиката пониженной горючести накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. В кабелях с медными жилами допускается заполнение наружных промежутков между жилами жгутами из полипропилена или поливинилхлоридного пластиката..
Броня — из двух стальных оцинкованных лент.
Защитный шланг — из поливинилхлоридного пластиката или поливинилхлоридного пластиката пониженной горючести.
Применение:
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ номинальной частоты 50 Гц.
Кабели АВБШв и ВБШв применяются для прокладки одиночных линий в кабельных сооружениях и помещениях. При групповой прокладке таких кабелей обязательно применение средств огнезащиты.
Допускается применение бронированных кабелей для прокладки в земле (траншеях).
Технические характеристики:
Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации от -50°С до +50°С
Относительная влажность воздуха при температуре до +35°С до 98%
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С
Допустимый радиус изгиба при прокладке-
одножильные – не менее 10 наружных диаметров;
многожильные – 7,5 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 50 н/мм² для медной жилы, 30 н/мм² для алюминиевой жилы.
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С
Максимально допустимая температура нагрева жил при токах короткого замыкания не более 160º С.
Продолжительность короткого замыкания не должна превышать 5с.
Допустимая температура нагрева жил кабелей в режиме перегрузки не более 90º С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании не более 350º С.
Строительная длина кабелей устанавливается при заказе.
Срок службы 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения:
на открытых площадках не более 2 лет;
под навесом не более 5 лет;
в закрытых помещениях не более 10 лет
Класс пожарной опасности по ГОСТ 31565-2012
