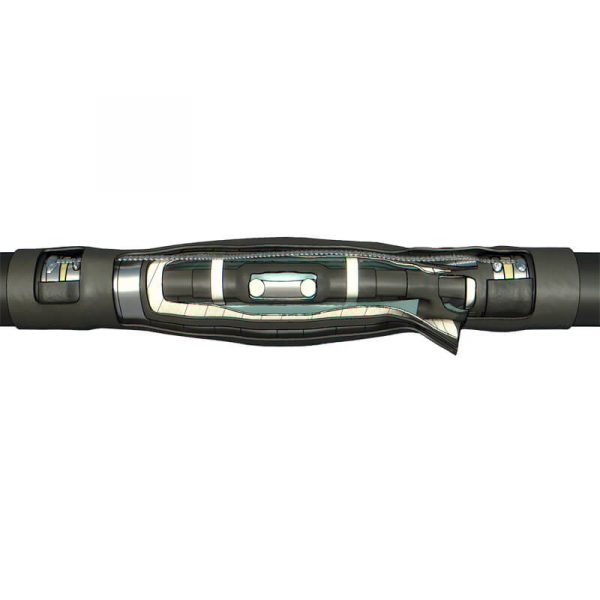

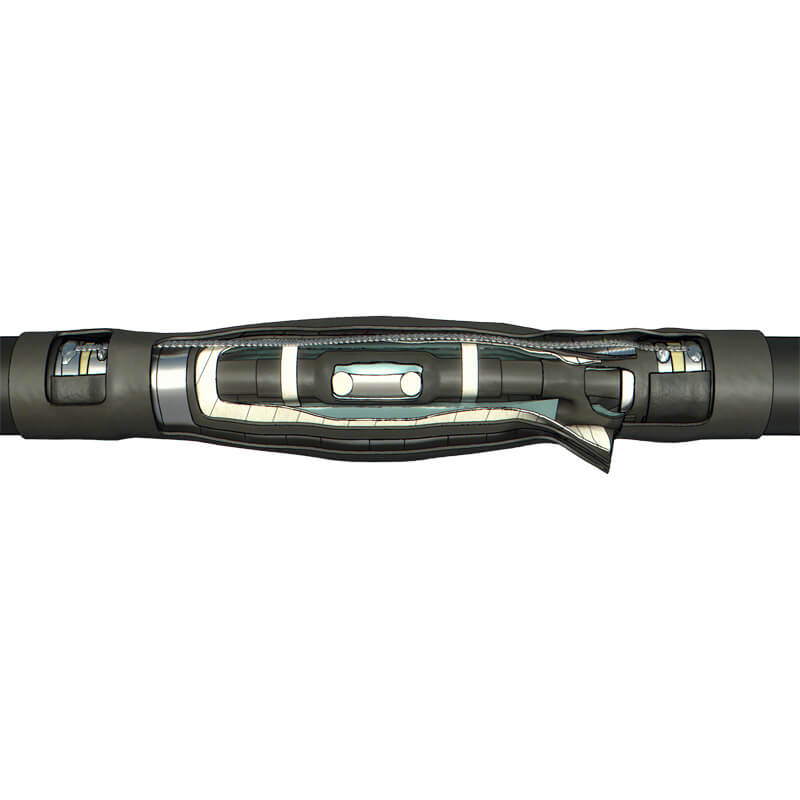

Муфта 3 СТП-10 (70-120) с соединителями (комбинированный комплект заземления) ЗЭТАРУС

Арт. zeta21312 Наличие: нет
8224 i  / шт
  • Добавить в избранное
  • Добавить к сравнению
Добавить в корзину Купить в 1 клик
В наличии:
Показать все
Муфта 3 СТП-10 (70-120) с соединителями (комбинированный комплект заземления) ЗЭТАРУС

Характеристики

Бренд
ЗЭТАРУС
Тип товара
Муфта кабельная соединительная/ переходная
Серия производителя
_
Артикул
zeta21312
Серия
_
Не содержит (без) галогенов
Нет
Модель/исполнение
Термоусаживаемая (-ый)
Подходит для:
Прочее
Уровень напряжения
6/10 кВ
Номин. поперечное сечение проводника (мм²)
70...120
С винтовыми/болтовыми наконечниками/гильзами
Да
Количество проводников
3
С концентрическим экранированием
Нет
Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией
Да
Утверждена горнодобывающим промышленным сектором
Нет
Тип изоляционного материала
Бумага
Защитный проводник
Нет
Номинальное напряжение U0/U (Um)
6/10 (12) кВ
Аксессуары для подключения (в комплекте)
Винтовой соединитель со срывной головкой
Код товара
М0000159285
Базовая единица
шт

Описание

Термоусаживаемая соединительная муфта 3СТп 10 предназначены для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней. Термоусаживаемый материал, составляющий основу муфты, изготавливается по специальной технологии из термопластов. В результате радиационной обработки материал приобретает новые эксплуатационные и технологические свойства, главное из которых - способность уменьшаться в объеме при нагревании при сохранении изначальной формы. Для герметизации разделки используется маслостойкий герметик в корешок перчатки. Для выравнивания поля на соединитель применяется пластина выравнивания поля. Для герметизации пустот используется межфазный заполнитель. Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную жесткость. Комплект может быть представлен в двух вариантах: с соединителями  и без соединителей. В комплект муфт с соединителями входят алюминиевые соединители с контактными винтами со срывающимися головками. В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея. Паяный комплект заземления включает: припой ПОС-30, припой-А, жир паяльный. Комбинированный комплект заземления включает: припой ПОС-30, жир паяльный, пружины ППД, контактные пластины (терка). Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 C.
