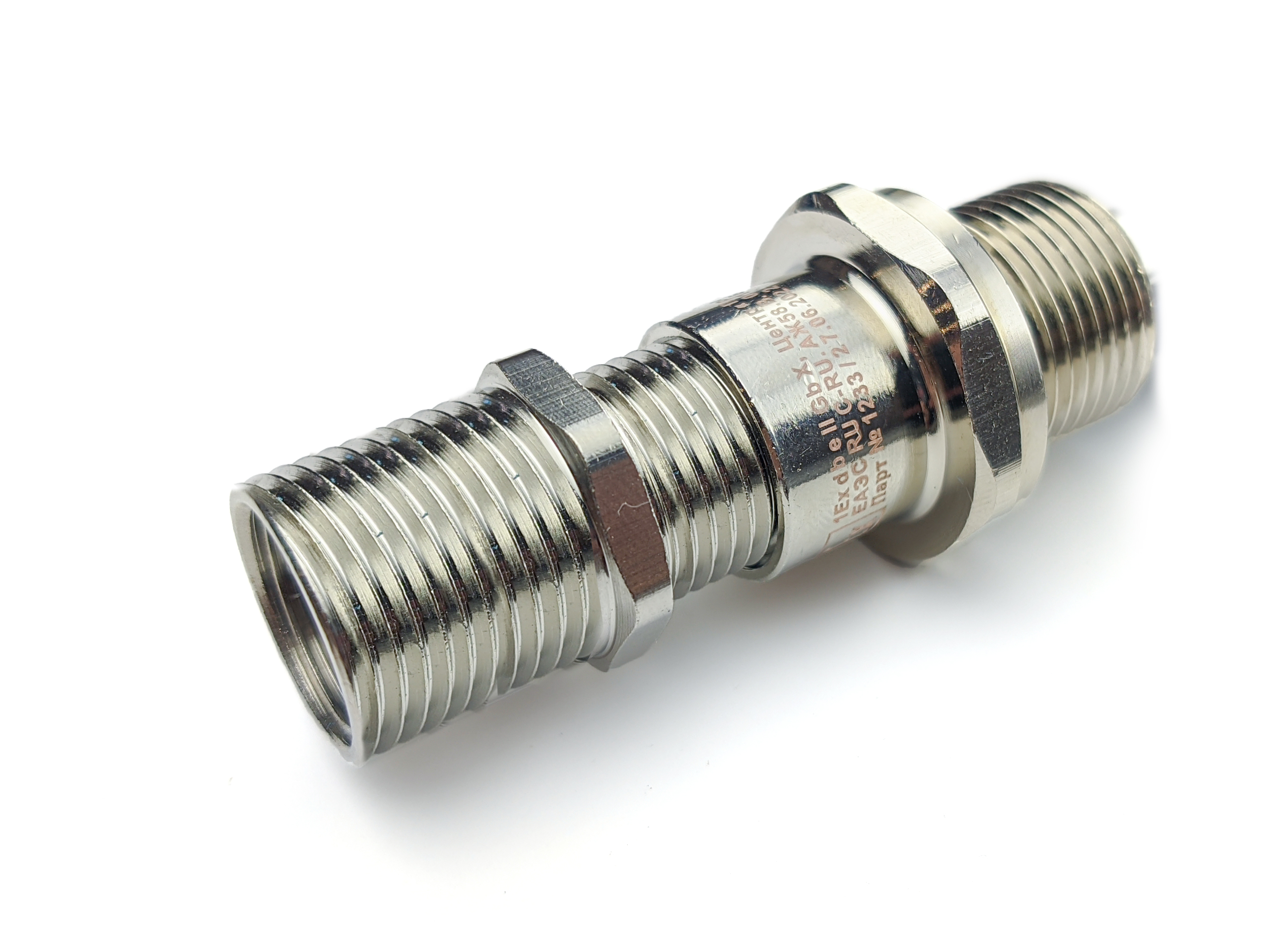

Резьбовой кабельный ввод с метрической резьбой шаг 1 37мм металл естественный цвет IP68 для плоского кабеля ЗЭТАРУС

Арт. zeta31289 Наличие: нет
3100 i  / шт
В наличии:
Резьбовой кабельный ввод с метрической резьбой шаг 1 37мм металл естественный цвет IP68 для плоского кабеля ЗЭТАРУС

Характеристики

Бренд
ЗЭТАРУС
Тип товара
Резьбовой уплотнительный кабельный ввод (сальник/гермоввод)
Серия производителя
_
Артикул
zeta31289
Серия
_
Материал
Металл
Вид/ марка материала
Латунь
Не содержит (без) галогенов
Нет
Защитное покрытие поверхности
Никелированное покрытие
С разгрузкой натяжения
Нет
Модель/исполнение
Прямолинейн.
Рабочая температура (°C)
-40...100
Номер цвета RAL
9018
EMC-исполнение (электромагнитная совместимость)
Нет
Тип резьбы
Метрическая (M...)
Подходит для кабеля диаметром: (мм)
20...20
Взрывобезопасное исполнение
Да
Для взрывоопасной зоны по газу (Ex)
Нет (без)
Для взрывоопасной зоны по пыли (Ex)
Нет (без)
Цвет
Серый
Номин. размер резьбы метрической M/PG
50
Длина резьбы (мм)
20
Шаг резьбы (мм)
1.5
Номин. размер резьбы в дюймах NPT/резьбы газовой трубы
Прочее
Кабельный ввод для плоского кабеля
Нет
Размер ключа (мм)
20
Размер шестигранника (наруж. диаметр гайки) (мм)
20
Армированный стекловолокном
Нет
Ударопрочный
Да
Защита по радиусу изгиба (от перегиба)
Нет
С контргайкой
Нет
Многослойная зона уплотнения
Нет
Тип уплотнения
Уплотнительное кольцо (прокладка)
Разъемный/разделяемый сальник
Нет
Степень защиты (IP)
IP68
Экранированный
Нет
Крепление без контргайки
Да
Для бронированного кабеля
Нет
Код товара
М0000529496
Базовая единица
шт

Описание

Ex-вводы ВКВ2ТН Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в трубе в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения трубы и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам. Ex-вводы ВКВ2ТН выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит). Ex-вводы типа ВКВ2ТН соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты е и вид взрывозащиты d для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по  ГОСТ 31610.0-2014 Металлические части Ex-вводов изготовлены из шестигранных прутков: для Ex-вводов типа ВКВ2ТН- ЛХ -  из латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84; для Ex-вводов типа ВКВ2ТН-НХ  из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014. Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов: для Ex-вводов типа ВКВ2ТН-ХР  из масло-бензостойкой резины МБС; для Ex-вводов типа ВКВ2ТН-ХС  из термостойкой силиконовой резины. Ex-вводы типа ВКВ2ТН изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой G по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2ТН предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод. Состав комплекта: Корпус Кабельный уплотнитель Заглушка Антифрикционное кольцо Нажимной штуцер с наружной  резьбой
