Описание

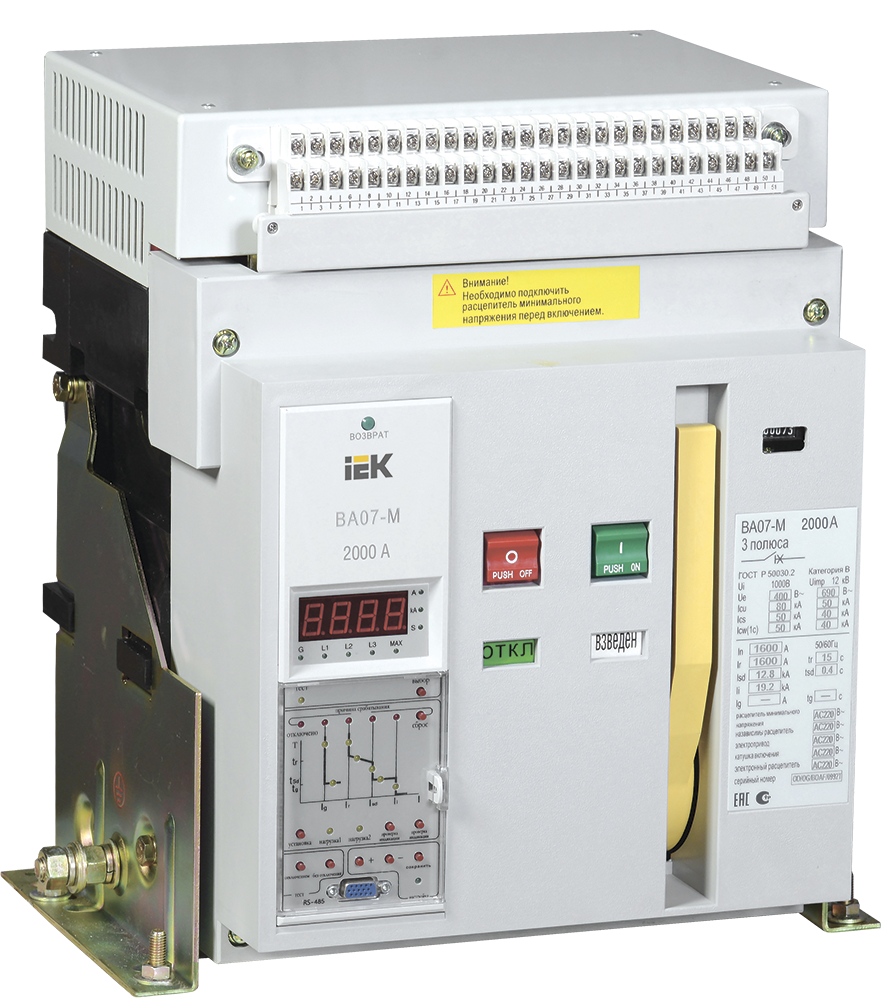

Силовые автоматические выключатели ВА07-М устанавливаются в распределительных устройствах трансформаторных подстанций, главных и вводных распределительных щитах в качестве аппаратов защиты и управления на вводных и отходящих линях. Применяются для защиты генераторов, трансформаторов, шин, кабелей на объектах промышленного и гражданского строительства.ВА07-М используются в электрических сетях с номинальным рабочим напряжением до 690В и рассчитаны на номинальные токи от 800 до 3200А. Предельная коммутационная способность — от 42 до 80 кА при напряжении 400В.
Соответствуют требованиям ГОСТ IEC 60947-1, 50030.2.
Базовая комплектация включает:
- Комбинированный электронный расцепитель с функциями защиты LSI и защиты от замыкания на землю;
- Электропривод;
- Ручной привод;
- Катушку включения;
- Независимый расцепитель;
- Расцепитель минимального напряжения;
- Счетчик циклов включения;
- Горизонтальные выводы.
