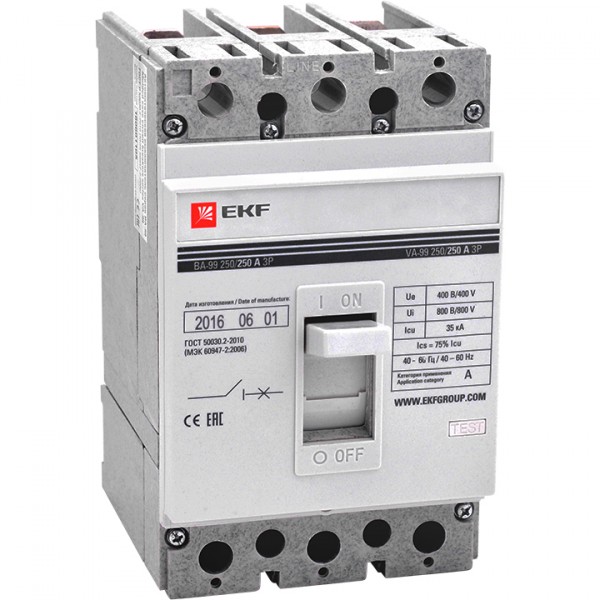

Силовой автомат. выкл. 3P Iu=250А уставка тока расцеп.:200А 35кА 0НЗ 0НО IP30 EKF mccb99-250-250-n

Арт. mccb99-250-250-n Наличие: нет
7180 i  / шт
  • Добавить в избранное
  • Добавить к сравнению
  • Подобрать аналог
Добавить в корзину Купить в 1 клик
В наличии:
Показать все
Силовой автомат. выкл. 3P Iu=250А уставка тока расцеп.:200А 35кА 0НЗ 0НО IP30 EKF

Характеристики

Бренд
EKF
Тип товара
Силовой автоматический выключатель
Серия производителя
PROxima
Артикул
mccb99-250-250-n
Серия
PROxima
Номин. продолжительный ток Iu (А)
250
Количество полюсов
3
С расцепителем минимального напряжения
Нет
Диапазон установки расцепителя перегрузки (А)
200...250
Диапазон краткосрочной задержки расцепителя короткого замыкания (А)
2500...2500
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания (А)
2500...2500
Встроенная защита от замыканий на землю
Нет
Тип подключения силовой электрич. цепи
Болтовое соединение
Конструкция прибора
Комплектное устройство в корпусе
Подходит для монтажа на DIN-рейку (Ω-типа)
Нет
Возможность установки индикатора отключения
Да
Вид подключения главной электрич. цепи
Передняя сторона
Тип элемента управления
Рычажковый (перекидной рычаг)
Моторный привод опционально
Да
Моторный привод встроенный
Нет
Номин. напряжение (В)
400...690
Тип изделия/компонента
Выключатель автоматический в литом корпусе
Степень защиты (IP)
IP30
Монтаж на DIN-рейку (Ω-типа) опционально
Нет
Комплектное устройство с блоком защиты
Да
Код товара
М0000099343
Базовая единица
шт

Описание

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки Тест - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.ВНИМАНИЕ Рычаг выключателя имеет три положения: ВКЛ, ОТКЛ и СРАБАТЫВАНИЕ. Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение ОТКЛ, а затем ВКЛ.Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента Сброса и механизма управления. Сброс механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока.Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается  подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.
